Ah (ampér hodiny, HR (hodinový rate)
Kapacita batérie je udávaná v Ah (ampér hodiny), ale s ňou je spojené ešte HR, ktoré určuje, že pri akom vybíjacom prúde bude mať batéria danú kapacitu.
Príklad:
Ak mame bateriu 12 V 100 AH 10 HR, tak uvedená kapacita platí pri vybíjaní prúdom C10 t.j 10 A. Pozri ilustračný obrázok 1.
Ilustračný obrázok 1. :
vysvetlenie označenia Ah, HR na batérií alebo z technického listu batérie.
DOD % (depth of discharge)
Vyjadruje percentuálnu hodnotu vybitia batéria voči jej maximálnej kapacite , ak ma batéria DOD 30% tak to znamená, že ešte zostáva 70 % z jej celkovej kapacity alebo už sme spotrebovali 30 % z jej celkovej kapacity. 100%DOD je plne vybitá batéria. Táto hodnota je uvedená vždy v technickom liste baterky a je dôležitá pre zistenie koľko cyklov môžete očakávať pri používaní batérie, keď ju vybíjate dlhodobo pri určitom % vybíjania. Pozri ilustračný obrázok 2.
Ilustračný obrázok 2:
DOD%, vybíjacia krivka z technického listu batérie.
SOC (state of charge)
vyjadruje opak - percentuálnu hodnotu nabitia batérie voči jej maximálnejj kapacite
ak má batéria 40 % SOC tak je nabitá na 40 %, čiže vybitá je 60% DOD.
Hodnota „C“
Je hodnota , ktorá sa viaže ku kapacite a predstavuje prúd akým je batéria nabíjaná alebo vybíjaná. Vyjadruje sa ako 1C, 2C ,0,5C 0,02C, používa sa v grafoch kde znázorňuje rôzne situácie pri vybíjaní, nabíjaní rôznymi prúdmi. U nabíjania má hodnota C hlavne význam akým max prúdom, respektíve ako rýchlo sa batéria dá nabiť.
Označenie číslom môže byť pred alebo za C t.j. 2C a C2 (rozdiel je, že 2C je prúd pri 120 AH 240A a C2 je prúd pri 120 AH 60 A). Prúd vlastne tu predstavuje rýchlosť nabíjania, tak 2C vlastne je prúd = C rate x kapacita alebo časovo 1hod /C rate, kde sa udáva nominálne, že batéria vybíjaná prúdom 1 C sa vybíja 1 hodinu( teoreticky lebo v praxi je to menej)
Príklad: batéria LiPO4 znesú 5C,
(Príklad výpočtu: ak má batéria 20Ah môže sa nabíjať/ vybíjať prúdom 100A (5x20) a bude to trvať teoreticky 12 minút(60/5) presné hodnoty vám ukáže technický list batérie.)

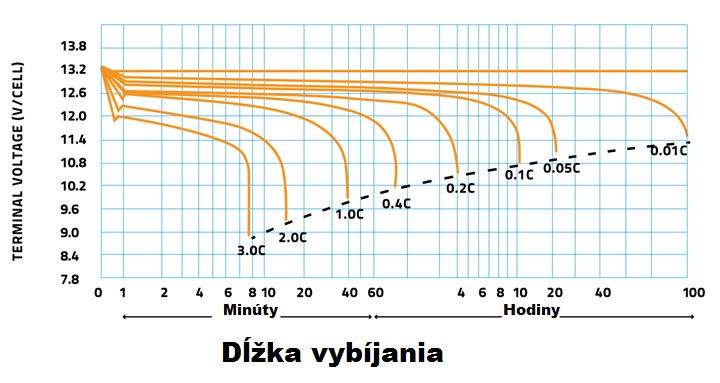

Graf 3 s vysvetlením grafu (príklad):
Ak máme batériu 12V 120 Ah
a vybíjame ju prúdom 3C, čo je 120 x 3 = 360 A, za cca. 7 minút klesne napätie batérie na 9V,
ak ju vybíjame prúdom 0,05C, t.j. 120 x 0,05 = 6 A, za 20 hodín dosiahne klesne napätie batérie na 10,8V.
Pomalé vybíjanie predlžuje kapacitu aj životnosť batérie.
HR (hour rate/ hod. hodnota)
Hodnota spojená s kapacitou batérie vyjadruje časový interval dokedy sa batéria úplne vybije pri určitom konštantnom prúde ktorý sa rovná = Kapacita /HR
Doporučuje sa, aby sa batéria vybíjala 1/10 kapacity a menej, čomu je vlastne 0,1C a menej a tomu zodpovedá hodnota 10HR
Príklad:
12 V 120AH 10 HR znamená, že ak batériu budeme vybíjať prúdom 12A, tak sa vybije sa za 10 hodín a jej kapacita bude 120 AH. Ale ak budeme batériu vybíjať prúdom 30A, tak sa vybije za 3 hodiny a jej kapacita klesne na 90Ah a potom by mohla mať označenie 12v 90Ah 3HR. Pozri ilustračný obrázok 4.
Ilustračný obrázok 4:
Výkon (kapacita batérie) z technického listu.
Druhý reálny príklad.
Potrebujeme 12V batériu aby sme ju mohli vybíjať trvale prúdom 30A po dobu 10 hodín na 100%DOD tak budeme potrebovať batériu s označením 12V 300 Ah 10HR (30x10=300)
Iný zložitejší príklad:
máme dom, ktorý má dennú priemernú spotrebu 500 Wh. Vrátane spotreby meniča a chceme aby nám batéria vydržala 24 hodín pri 50%DOD . Výsledkom by mohla byť 48V 500Ah 40HR batéria./10HR/
Cyklus batérie (battery cycle)
Označuje počet vybití na určitú hodnotu DOD, pri ktorom sa pôvodná kapacita zníži na 80%.
Príklad:
Batéria má 12V 100 AH 10 HR a je vybíjaná 5 hodín prúdom 10 A, tak 1000 krát a vždy po každom vybití je znova nabitá. Čiže sa vybíja na 50 % DOD a potom sa nabije na 100% SOC 1000 krát. Keď sa celková kapacita znížila pod 80% pôvodnej kapacity , t.j. 80Ah , batéria ma 1000 cyklov pri používaní 50 %DOD. Batéria po dosiahnutí tohto počtu cyklov nekončí iba bude mať nižšiu kapacitu a kľudne vydrží ďalších 1000 cyklov pokiaľ ich kapacita sa zníži na 60% jej pôvodnej kapacity.

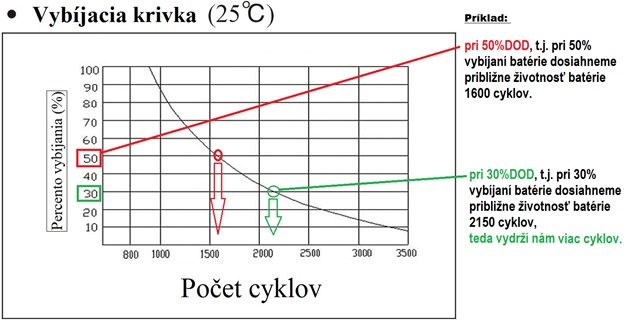

Ilustračný obrázok č. 5.
V Technických listoch sa udáva graf, kde v závislosti od %DOD sa určuje koľko cyklov má batéria.
Hĺbka vybitia (depth of discharge)
Deep cycle battery (hlboko vybíjateľné batérie), bežne sa doporučuje vybíjať batériu iba na 50%DOD a od tejto hodnoty sa uvádza aj koľko cyklov potom batéria vydrží. Deep cycles battery (hlboko vybíjateľné batérie) sa vyznačujú tým, že sa môžu vybiť aj na 100% DOD a nedôjde k ich poškodeniu. Ale pri stálom vybíjaní na 100%DOD sa znižuje aj počet cyklov.
Teplota: temperature
Je veľmi dôležitý faktor u batérii a hodnota batérie sa mení v závislosti od teploty a uvedene hodnoty v grafe platia pre určitú teplotu prostredia.
Ilustračný obrázok 6.
Teplota ako dôležitý faktor možného ovplyvnenia výkonnosti batérie.
Autor: www.SolarneSystemyNM.sk
